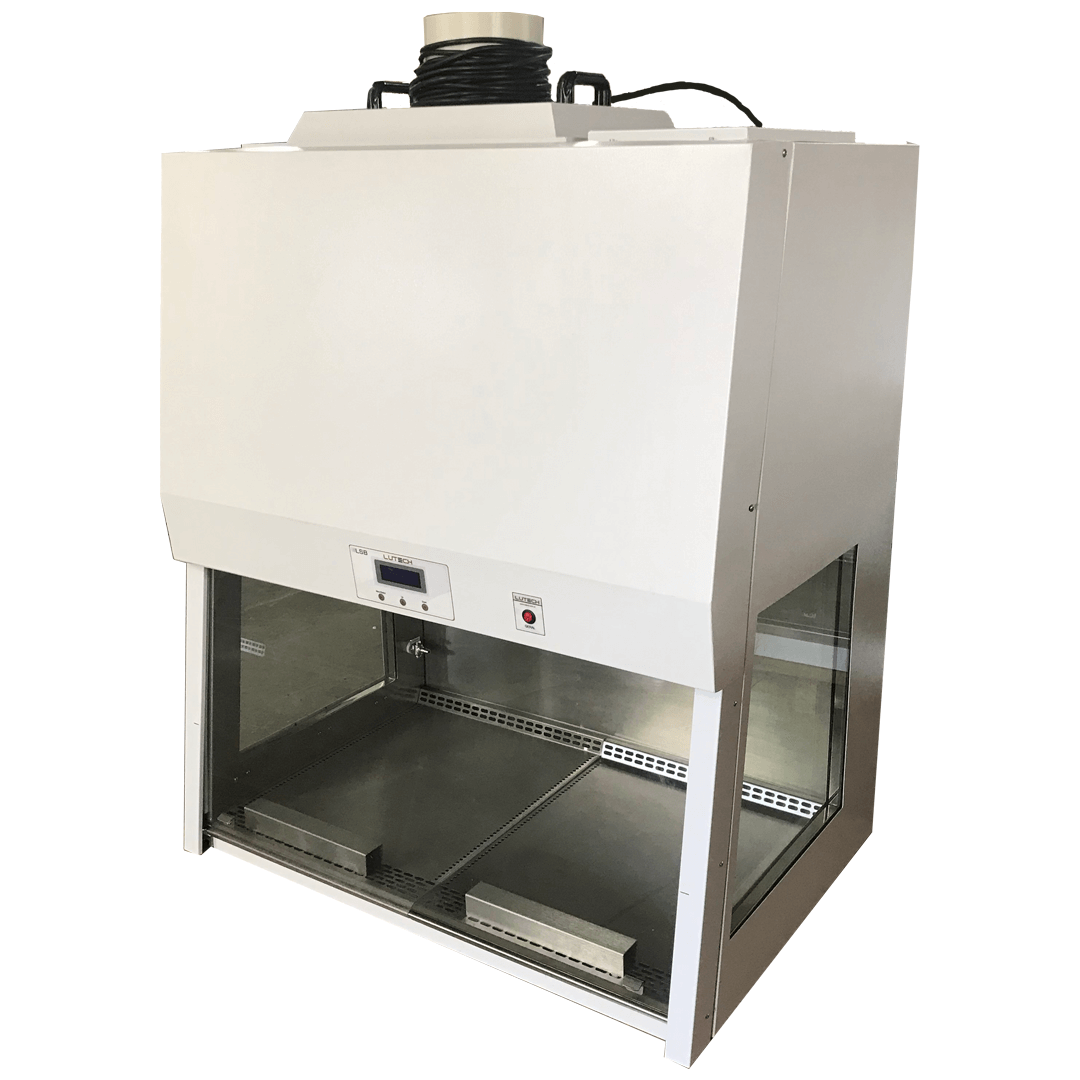

Cabine de Segurança Biológica Classe II B2

A CSB é um equipamento de proteção coletiva utilizado para promover a segurança dos operadores e produtos manipulados na câmara interna, garantindo através de filtros de alta eficiência (HEPA), exaustores internos e um fluxo de ventilação unidirecional altamente filtrado três premissas básicas:

  1. Proteção ao operador e usuário;
  2. Proteção a amostra manipulada ou produto;
  3. Proteção ao ambiente externo ao equipamento do que estiver sendo utilizado na câmara interna.

Garantia de 02 anos contra defeitos de fabricação, exceto itens consumíveis e peças que se desgastam conforme o uso.

Descrição

A Cabine de Segurança Biológica é um equipamento adequado para todos procedimentos laboratoriais que dispersem voláteis, sendo imprescindível na manipulação de quimioterápicos, com sistema de dutos que permite dispersão de 100% do ar exaurido para o exterior;

Oferece máxima proteção na manipulação de agentes de risco moderado, sendo adequado para níveis de biossegurança NB-2, NB-3.

Dados Técnicos

Fabricante: Lutech

Procedência Nacional

Projeção:

  • Classe II tipo B2 com 100% de exaustão, proporcionando total renovação de ar servido através de filtro HEPA para o exterior do laboratório através de um duto (todo o equipamento está em pressão negativa inclusive o duto de exaustão, forçando o ar contaminado a passar pelo filtro HEPA evitando sua fuga para o laboratório);
  • Equipamento projetado de acordo com os critérios da norma NSF-49, com capacidade para gerar um ambiente interno com classe de limpeza ISO-5, conforme norma nacional ABNT NBR ISO 14644-1 através de um fluxo laminar e unidirecional;

Construção: Chapa de aço AISI 1020 com tratamento anticorrosivo e pintura epóxi na cor branca;

Revestimento interno: construído totalmente em aço inox AISI 304, incluindo paredes laterais e fundo;

Mesa de trabalho: removível para facilitar a limpeza e descontaminação, construída totalmente em aço inox AISI 304;

Motor: Motor de insuflamento radial centrífugo com proteção térmica interna e protegido externamente através de fusíveis e disjuntores termomagnéticos;

Exaustor externo: Motor de exaustão (externo) trifásico blindado com proteção IP55 conectado ao exaustor construído em fiberglass, sendo rotor, tipo limid-load, em poliuretano;

Iluminação: Luz branca fria tipo LED atingindo níveis superiores aos indicados pela NHO 11 (Norma de Higiene Ocupacional);

Procedimento de esterilização: Luz UV-C, em comprimento de onda de 254nm, para inativação de micro-organismos;
Sistema de filtragem:

  • Equipado com dois filtros absolutos plissado, denominado HEPA classe H14 conforme norma BS EN 1822, com eficiência superior a 99,995% para retenção de partículas em torno de 0,3 mícron;
  • Pré-filtro grosso classe G4, conforme BS EN 779 e NBR 16.101, em fibra sintética descartável, com eficiência em teste gravimétrico ASHRAE 52.1 > 90%, aumentando durabilidade do filtro HEPA;

Janela frontal: Vidro frontal temperado 6mm frontal tipo guilhotina em corrediças telescópicas com sistema de contrapeso localizado na parte traseira, facilitando manutenções;

Painel: Painel de comando com tela em LCD, extremamente intuitivo, com indicador de pressão do filtro HEPA em porcentagem de uso e sistema de menu para acionamento das funções do equipamento, como motores, lâmpadas e lâmpada UV-C. Com também horímetros de funcionamento de cada item do produto, alarmes de saturação e configuração de timers padrões para uso da lâmpada UV-C em procedimentos padrões de descontaminação;

Dispositivo de segurança: Dispositivo de segurança que só permite o acionamento da lâmpada UV com vidro frontal totalmente fechado;
Abertura da porta: Abertura total do vidro 385mm com alarme audiovisual quando a abertura for superior a 200mm, indicando a instabilidade de fluxo de ar acima daquele ponto;

Ruído: Baixo nível de ruído < 65 db;

Velocidade do ar: Velocidade do ar 0,50 m/s;

Pé direito mínimo: 2,5m;

Acompanha

  • Válvula para gás em latão;
  • 02 tomadas auxiliares internas em 220V;
  • Base desmontável em aço carbono com pintura anticorrosiva branca e rodízios giratórios que garantem uma altura de trabalho de 90cm, conforme normas vigentes de ergonomia;



Alimentação elétrica: 220V em rede 60 Hz;

Cabo de força: com dupla isolação e plugue de três pinos, dois fases e um terra, atendendo a norma NBR 14.136;



Fabricamos equipamentos especiais feitos sob medida. Consulte-nos!

OPCIONAIS DISPONÍVEIS SOB CONSULTA:

– Painel analógico com indicação de funcionamento, com 3 botões distintos para acionamento de lâmpada UV, LED e motor e também botão para acionamento das funções do equipamento, denominado chave-geral;

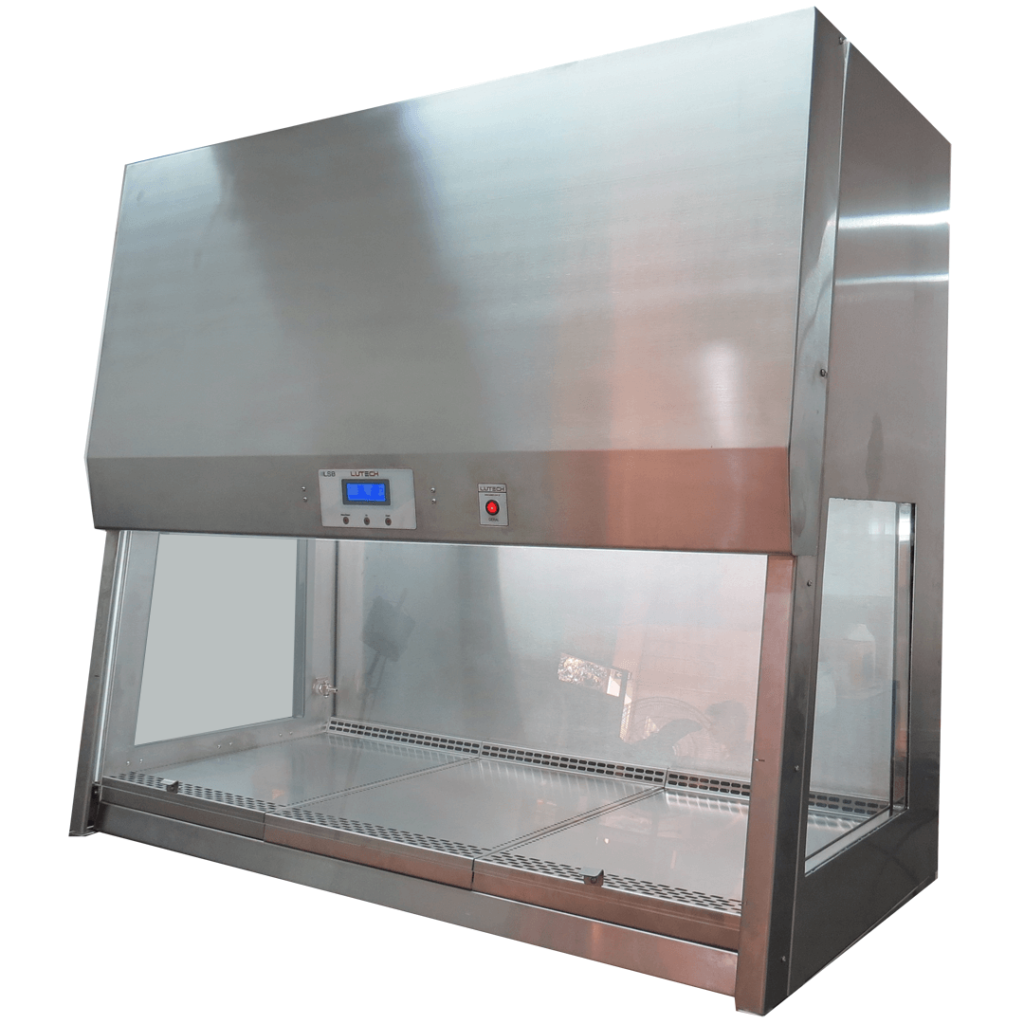

– Laterais em vidro temperado, 6 mm, garantindo visibilidade de outros ângulos da operação, indicado para ambientes de ensino/pesquisa;

– Válvula com pintura epóxi branco RAL9003 com colorações conforme DIN 12920;

– Válvula adicionais de latão ou válvulas conforme DIN 12920;

– Maior número de tomadas auxiliares e, ou, tomadas com grau de proteção IP 44;

– Material da estrutura pode ser trocado por alumínio ou totalmente em aço inox AISI 304;

– Tomada auxiliar interna na tensão 127V, caso a rede elétrica do cliente tenha esta opção.

Modelos

Modelo Dimensões internas aproximada (A x L x P)[mm] Dimensões externas aproximada (A x L x P) [mm] Dimensões externas com base aproximada (A x L x P) [mm]
LSB B2 – 10 620x668x590 1440x758x747 2256x758x747
LSB B2 – 20 620x822x590 1440x912x747 2256x912x747
LSB B2 – 30 620x975x590 1440x1065x747 2256x1065x747
LSB B2 – 40 620x1280x590 1440x1370x747 2256x1370x747
LSB B2 – 50 620x1410x590 1440x1500x747 2256x1500x747
LSB B2 – 65 620x1700x590 1440x1790x747 2256x1790x747
LSB B2 – 70 620x1850x590 1440x1940x747 2256x1940x747
